Ilustrație privind construcția Piramidei lui Cheops: care reprezentări sunt corecte

Plan, secțiune și intrarea Piramidei lui Cheops, Description de l'Égypte, 1809 — 1809: Plan, secțiune și intrarea Piramidei lui Cheops din Description de l'Égypte, prima sistematizare a măsurătorilor.

Plan și elevație colțul nord-est și secțiuni ale camerelor, 1809 — 1809: Plan, secțiune și intrarea Piramidei lui Cheops din Description de l'Égypte, prima sistematizare a măsurătorilor.

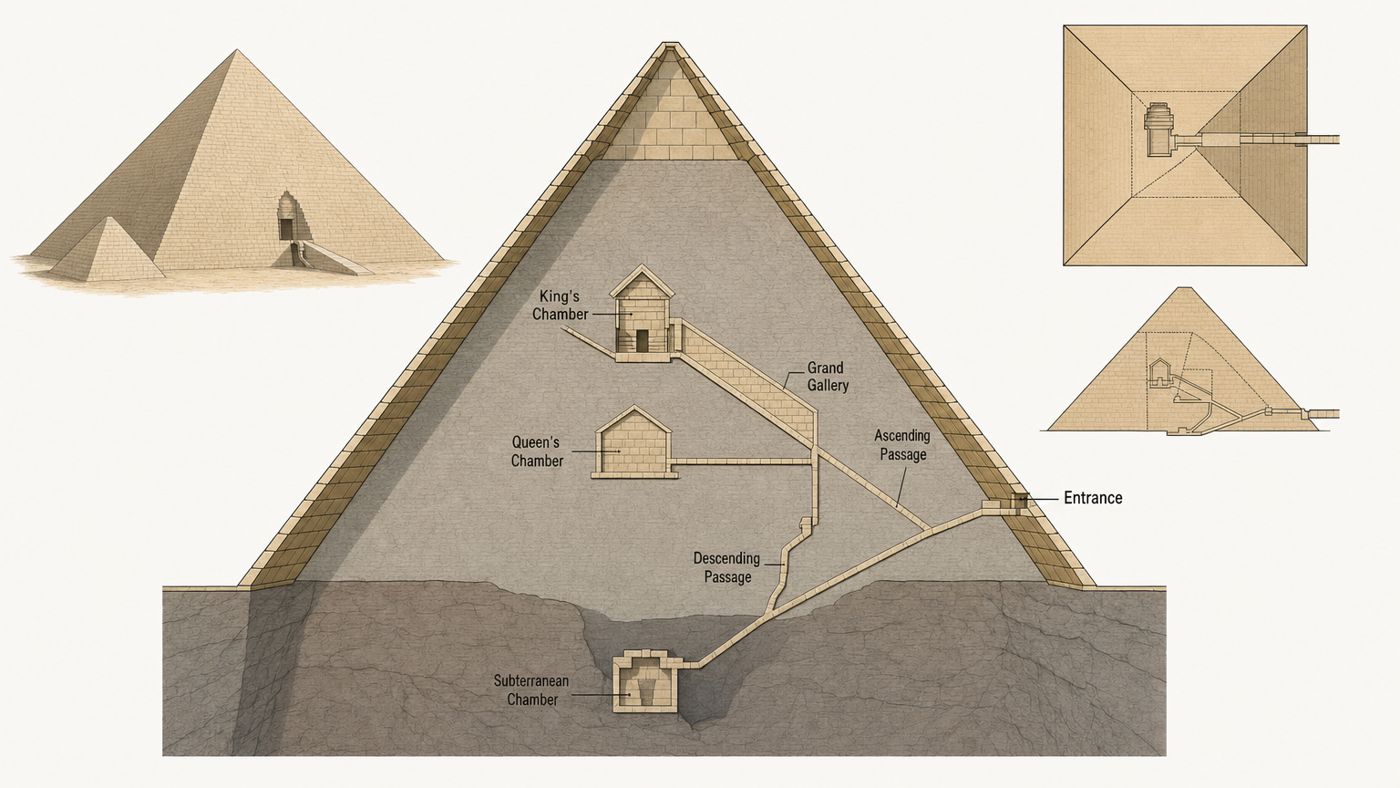

Căutând o imagine a acestei structuri, vei obține mii de rezultate cu o calitate foarte variabilă. Alături de secțiuni curat măsurate din secolul al XIX-lea, găsești viziuni artistice libere cu apus de soare și rampă, grafice de manual școlar cu trei camere etichetate și randări fotorealiste care par desene tehnice ale Piramidei lui Cheops, dar nu au fost niciodată așa.

Diferența nu este una de gust. Unele dintre aceste imagini redau geometria măsurată, altele ilustrează o presupunere. Ambele sunt legitime, dar arată similar, iar legenda imaginii rareori dezvăluie acest lucru.

Această pagină sortează cele trei familii de reprezentări pe care le vei întâlni și indică pentru fiecare ce poate face și unde depășește regulat limitele.

Secțiunea de măsurători

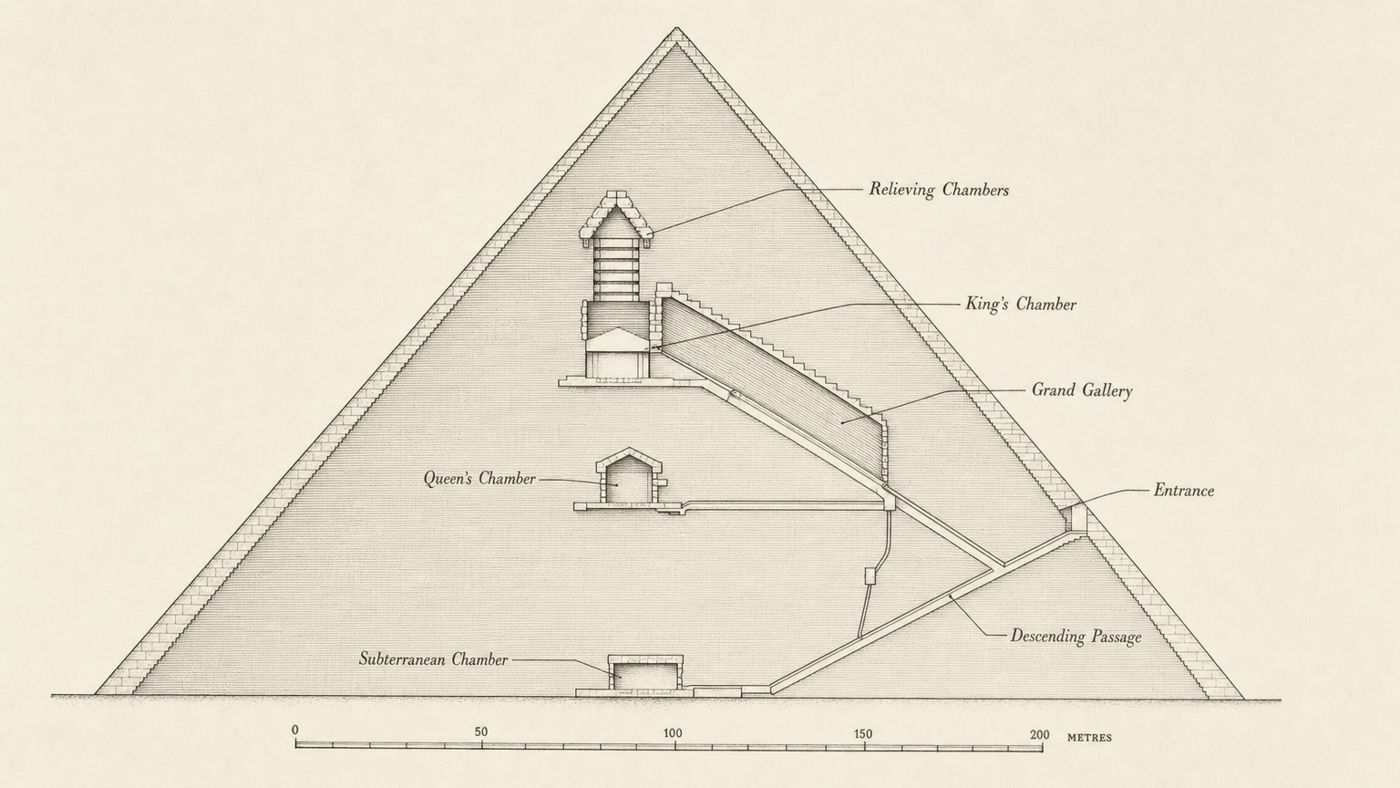

Cea mai veche și mai fiabilă familie este secțiunea de măsurători. Structura este tăiată mental, de obicei de nord la sud, iar totul ce intersectează planul de secțiune apare la scară. O astfel de secțiune transversală a Piramidei lui Cheops arată camera de rocă adânc jos, coridorul descendent și cel ascendent, Galeria Mare și camera funerară cu camerele de descărcare deasupra.

Referința pentru aceste imagini provine din anul 1883. Flinders Petrie a măsurat complexul primul sistematic și a publicat rezultatele cu douăzeci și trei de planșe, citate și astăzi. Ediția completă este disponibilă gratuit, inclusiv planșele, fiind astfel una dintre puținele surse de imagini pe care le poți verifica singur.

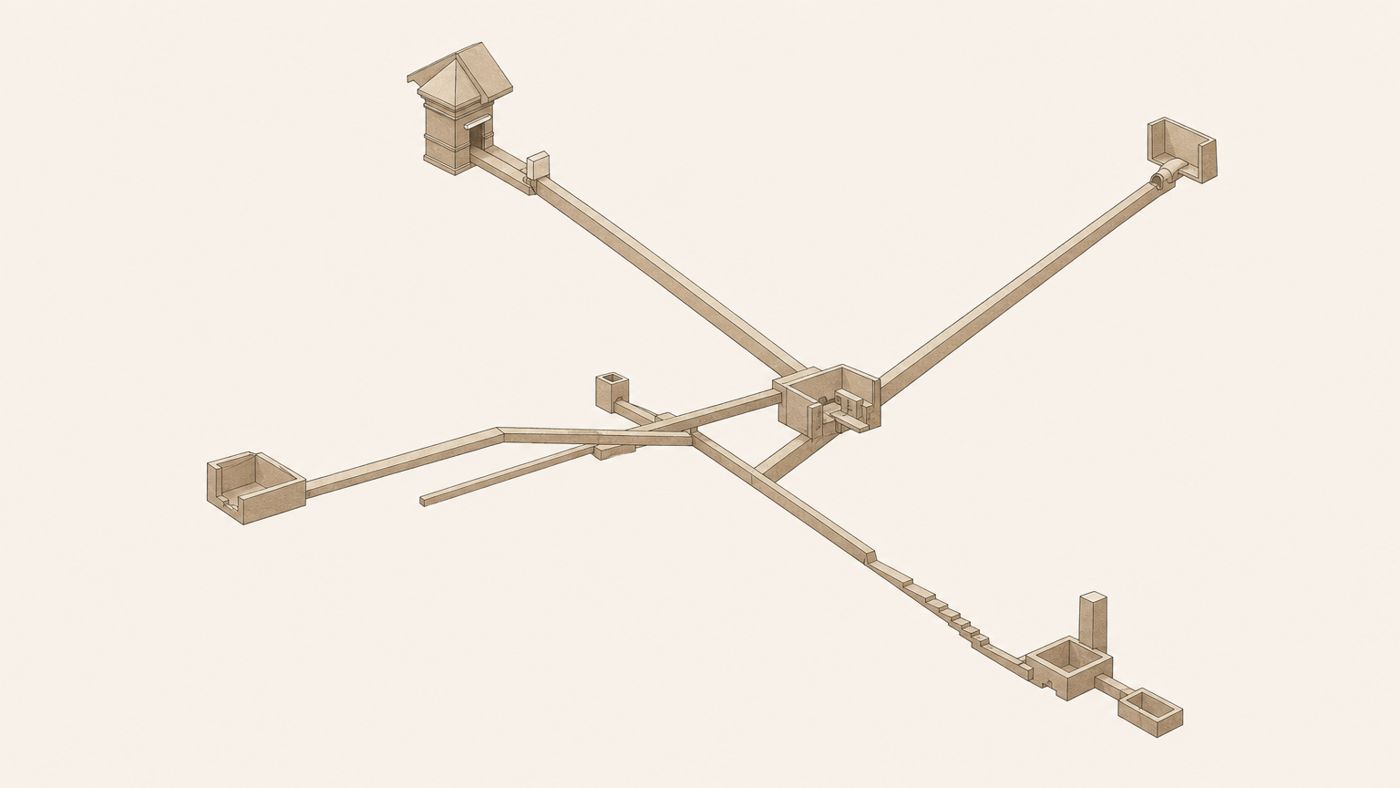

Ce nu poate face o secțiune: arată doar ceea ce intersectează planul de secțiune. Un plan interior al Piramidei lui Cheops completează astfel vederea de sus, deoarece devine vizibil faptul că întregul sistem de coridoare este deplasat spre est față de axa centrală. Doar în secțiune pare o structură simetrică. Nu este.

Trei familii, trei grade de adevăr

Secțiune de măsurători

Geometrie la scară din măsurători reale. Obiectiv și lipsit de atmosferă.

Potrivit pentru: Relații de poziție, înălțimi, pante, orice a fost re-măsurat.
Atenție: Nu spune nimic despre derularea construcției și reprezintă adesea o versiune finală care a existat doar la sfârșit.

Ilustrare faze de construcție

Arată șantierul în funcțiune, cu muncitori, sanii și de obicei o rampă.

Potrivit pentru: Face relatiile de dimensiuni palpabile și ilustrează efortul.
Atenție: Se raportează la o metodă de construcție neconfirmată. Rampa este opinia desenatorului.

Reconstrucție 3D

Model digital al complexului în stadiul finalizării, construit pe baza datelor de săpătură.

Potrivit pentru: Înțelegerea complexului total, a căii sacre, a templelor, a carapacei netede exterioare.
Atenție: Pară mai sigur datorită calității randării decât sunt dovezile pe care se bazează.

Rampa dreaptă este o ipoteză

Cel mai puțin solid tip de imagine este tocmai cel mai popular: șantierul cu lunga rampă dreaptă. Este atât de răspândită încât mulți o consideră cunoștință certă. Este o ipoteză, și una cu o problemă concretă.

O rampă dreaptă cu o pantă utilă ar fi trebuit să atingă, până la finalizare, o lungime și un volum comparabile cu cele ale structurii însăși. Ar fi trebuit deci să se acumuleze o a doua piramidă din moloz și apoi să fie demontată, fără să fi rămas urme. Discuția actuală privind sistemele de ridicare și contragreutăți arată cât de deschisă rămâne întrebarea.

O hartă a spațiilor interioare ale Piramidelor de la Giza nu are această problemă, deoarece redă ceea ce există deja. Cu toate acestea, dacă o grafică ilustrează procesul de construcție, ea selectează unul dintre mai multe modele concurente. Reprezentările serioase menționează acest aspect. Majoritatea nu o fac.

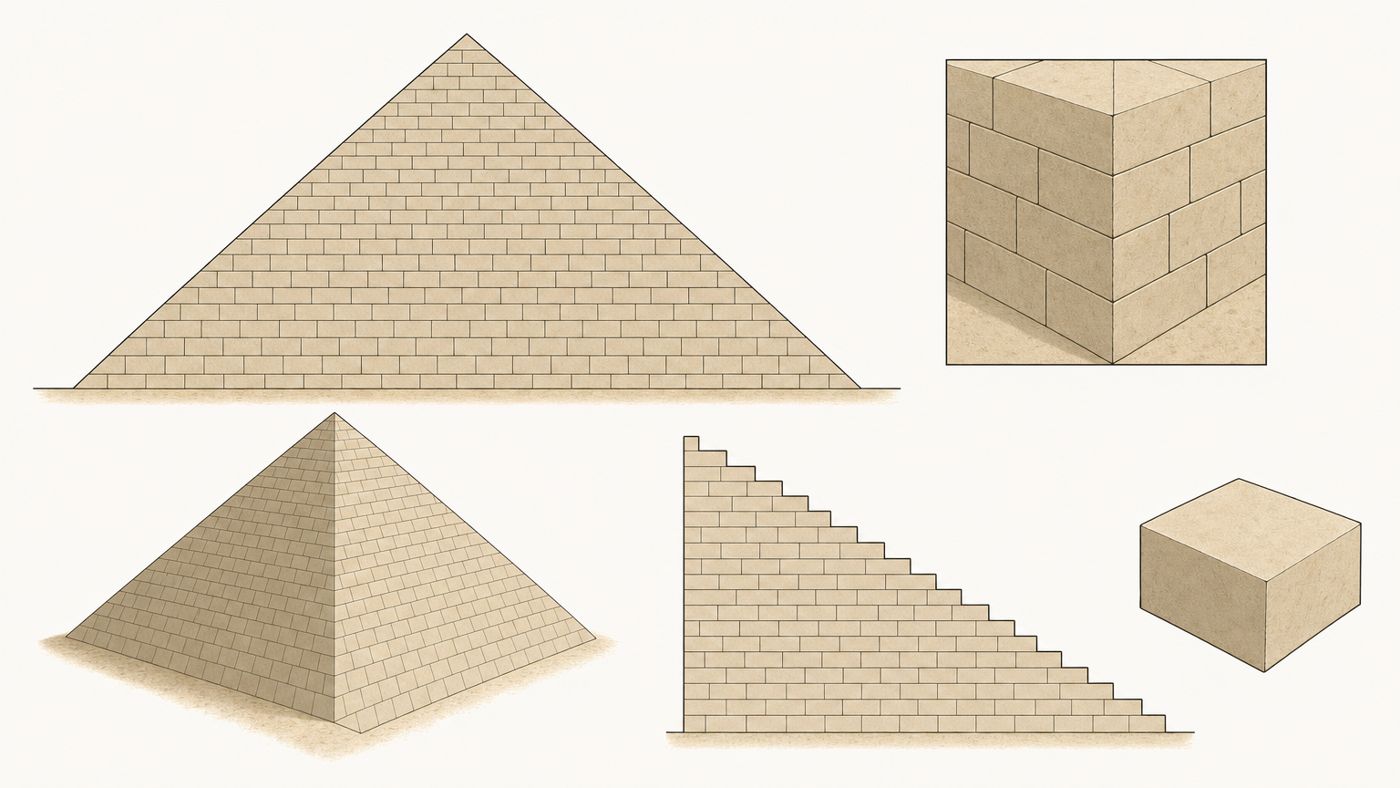

Grafică idealizată a piramidei cu straturi uniforme de pietre — Cea mai frecventă eroare tacită din graficele manualelor nu este rampa, ci uniformitatea.

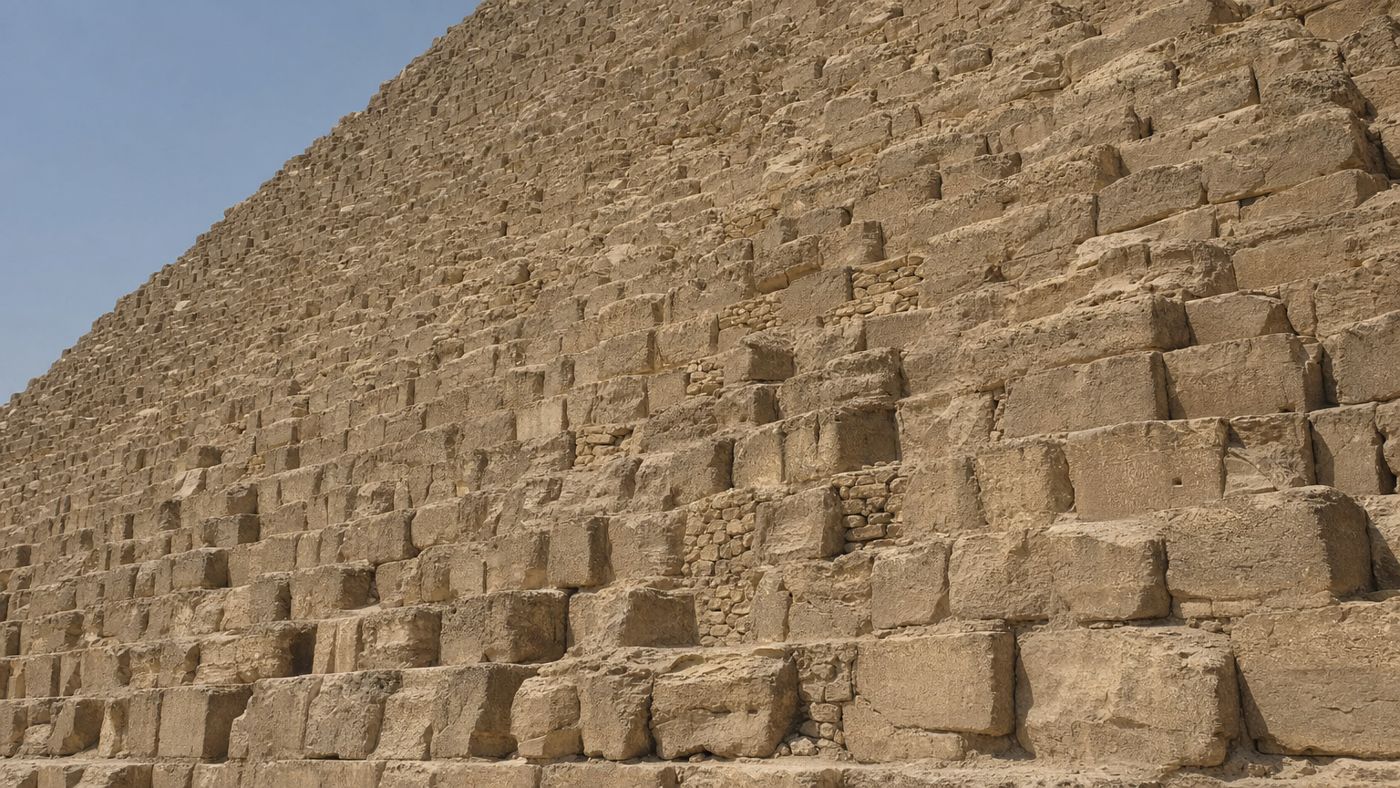

Fotografie a unei fețe a piramidei cu blocuri neregulate — Cea mai frecventă eroare tacită din graficele manualelor nu este rampa, ci uniformitatea.

Cum recunoști o reprezentare utilă

Există o scară sau cel puțin o indicație de înălțime. Lipsind ambele, este o ilustrație, nu un desen tehnic.
Straturile de piatră au înălțimi inegale și se îngustează spre vârf.
Sistemul de coridoare este excentric, deplasat spre est.
Cele cinci camere de descărcare de deasupra camerei funerare sunt indicate.
Un diagram al Piramidei lui Cheops care arată o metodă de construcție numește modelul prin numele său, nu îl prezintă ca fapt împlinit.
Sursa este menționată: o măsurătoare, o săpătură sau un proiect de cercetare numit.

Modelul digital de la Harvard

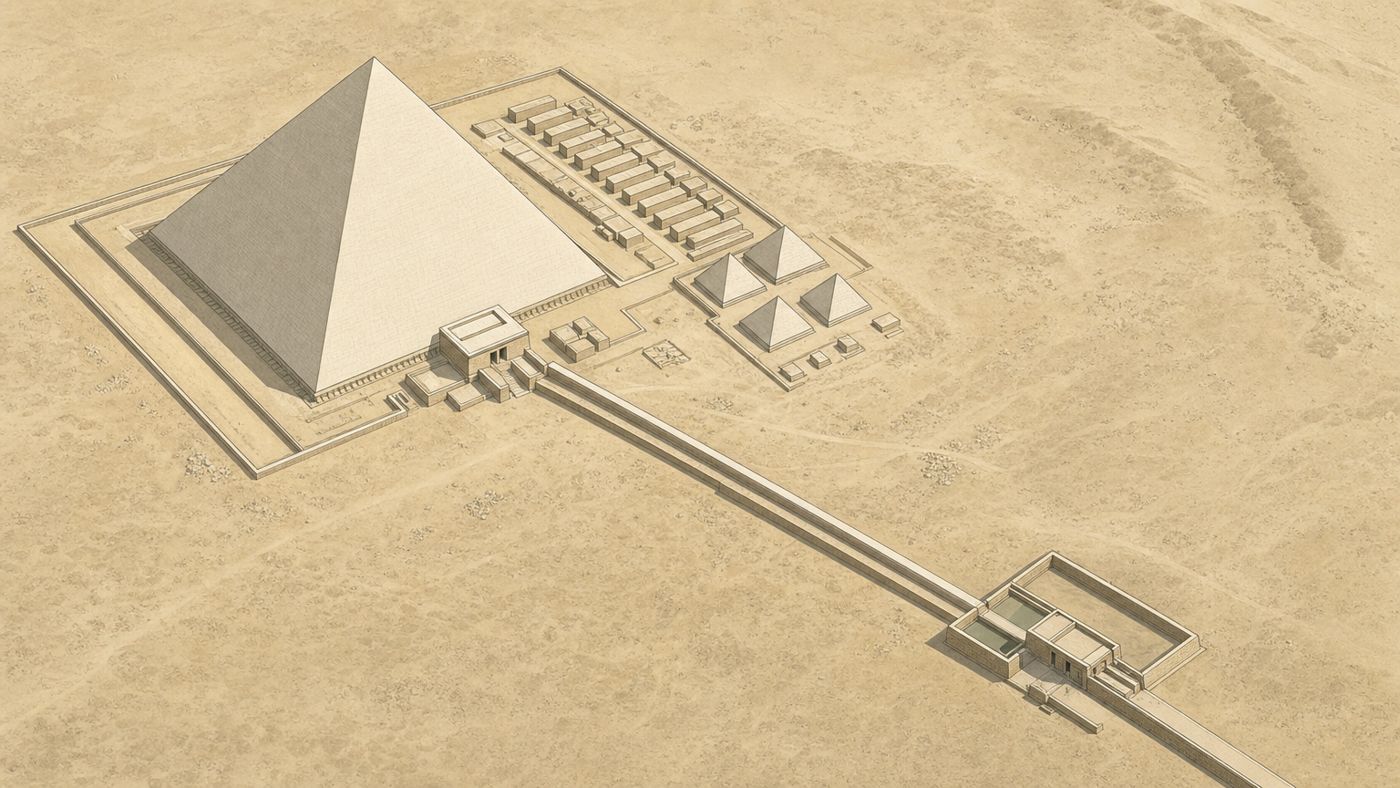

Cel mai recent tip de imagine este simultan și cel mai elaborat. La Institutul de Egiptologie al Universității Harvard se lucrează de ani de zile la un model digital al întregului platou, construit pe baza arhivelor de săpături de peste un secol. O reconstrucție tridimensională a complexului poate fi vizualizată gratuit acolo, împreună cu templele, calea sacră și carapacea netedă exterioară care nu mai există astăzi.

Totuși, astfel de modele se învechesc mai repede decât o planșă tipărită. Orice reconstrucție a Piramidei lui Cheops realizată înainte de 2017 nu cunoaște încă marele gol de deasupra Galeriei Mari, iar coridorul confirmat în 2025 din spatele pietrelor de zidire de la partea nordică lipsește în aproape toate reprezentările până în prezent.

Acesta nu este un defect, ci mesajul principal al acestei pagini: o imagine a acestei structuri este întotdeauna un stadiu intermediar. Cineva care are în față o grafică fără an nu știe la ce nivel de cunoaștere se uită.
